品牌：Pelco派爾高
型號：CM9760-KBD
CM9760-KBD 和 CM9760-KBR 系列鍵盤
全功能，變速， PTZ 控制
產品特性
? 變速矢量操縱桿，用于 PTZ 和球機控制
? 操縱桿帶變焦控制頭
? 24 個編程軟鍵， 6 個控制鍵和 3 個鏡頭控制鍵
? LCD 顯示器提供 4 行鍵盤信息和狀況顯示
? 預置位和模式控制
? 輔助設備控制
? 通過 CM9700 系統或 CM9700-MGR 軟件，從其它 CM9760-KBD 鍵盤下載以及給其上傳功能鍵配置
? 臺式型號有白色涂層 (CM9760-KBD) 或黑色涂層 (CM9760-KBD-B) 可供選擇
? 還有機架安裝型號 (CM9760-KBR) 可選
在控制攝象機調用和云臺/ 球機操作時， CM9760 系列鍵盤為系 統用戶提供最大程度的靈活性。臺式型號 (KBD) 具有白色涂層或黑色涂層可供選擇，還提供機架裝配型號（僅有黑色涂層）(KBR)。
鍵盤包括一個帶變焦控制旋鈕的可變速矢量遙桿，實現 PTZ 及對便于單手完成操作。LCD 顯示鍵盤使系統操作員可以通過按鍵方式就能實現強大的編程和操作功能。使得菜單操作極其簡單。
24 個可編程軟鍵可以單獨用特定安裝標題進行標注。采用選擇邏輯攝像機模式，允許用戶根據攝像機的范圍選擇觀看而不必關注攝像機的號碼。鍵盤 LCD 屏幕背景光可調，最大限度地滿足各種照明條件。此外，所有可編程軟鍵輔助設備激活時都會自動
通過鍵盤，用戶可以控制已激活的輔助繼電器設備、接收機、攝像機/ 監視器切換、多畫面處理器的屏幕功能、以及 NVR/DVR 回放等。用戶可以創建一種或兩種巡檢模式、區域、區域標簽、預置位設置、預置位調用等。用戶還可以對報警進行布防或撤防，還可以執行獨立的直接模式操作。鍵盤還包含一個可調音量的
蜂鳴器，在所有警報條件下用來提醒操作者。
CM9760-KBD 全功能桌面鍵盤，帶變速遙桿，白色涂層。100-240 VAC， 50/60 赫茲 (Hz)。
CM9760-KBD-B 全功能桌面鍵盤，帶變速遙桿，黑色。100-240 VAC， 50/60 赫茲 (Hz)。
CM9760-KBR 全功能 19-英寸 EIA 機架鍵盤（4 個 RU）；
僅提供黑色。100-240 VAC，50/60 赫茲 (Hz)。
訂購時在上述型號加上 -US、-UK、-AU、或 -EU 后綴，選擇當?shù)匾?guī)格的電源線舉例來說，CM9760-KBD-US 是一個桌面式鍵盤（白色），電源插座適

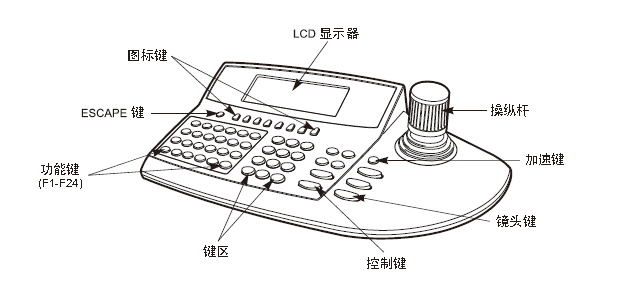

功能指標
操縱桿矢量，變速，帶變焦控制
顯示屏 四線背光 LCD，以供編程和控制。
顯示鍵8 個多功能鍵，可以訪問編程圖標和菜單
可定義鍵24 個可編程“軟”鍵
數字鍵數字鍵 (0-9) 加 (Cam) 和 (Mon)
專用鍵
(T) “Turbo” 激活攝像機定位系統的高速模式
(Fwd/Bwd) 啟動向前/ 向后搜尋攝像順序切換時上一
個/ 下一個攝像機
(Run/Mac) 啟動順序切換/ 調用預編程的宏指令
(Rcl/Alt) 召回先前選中的攝像機/ 調用下一個攝像
機組
(Prst/Lock) 調用當前預置位的場景/ 在監視器上鎖定當
前顯示的攝像機
鏡頭控制三個鍵用于控制縮放（放大/ 縮?。?、光圈
（打開/ 關閉）和焦距（近/ 遠）
電氣指標
輸入電壓100-240 VAC， 50/60 赫茲 (Hz)
功耗10 瓦 (W)
通訊RS-422，全雙工
工作距離
直接控制操作 使用 24 線規電線（0.5 毫米）時
長達 3,900 英尺（1.2 千米）
鍵盤連接器共有以下五個：
兩個 8 針 RJ-45 連接器（插孔）；
均為 RS-422 串行端口
一個 4 針 RJ-45 連接器（插孔）；
RS-232 串行端口
兩個 6 針 RJ-45 連接器（插孔）；一個繼電
器端口；一個 PC 機總線端口供將來擴展
內置繼電器額定電流1 A
一般規格
周邊工作
溫度32° 至 120°F （0° 至 49°C）
尺寸
CM9760-KBD 7.80 英寸深 x 15.53 英寸寬 x 3.30 英寸高
（19.81 x 39.45 x 8.38 厘米）
CM9760-KBR 1.75 英寸深 x 19.00 英寸寬 x 7.00 英寸高
（4.45 x 48.26 x 17.78 厘米）
適用 19 英寸 EIA-標準機架（4 個 RU）
單位重量
CM9760-KBD 4.6 磅（2.09 公斤）
CM9760-KBR 6.4 磅（2.90 公斤）
運輸重量
CM9760-KBD 9 磅（4.08 公斤）
CM9760-KBR 11 磅（5.00 公斤）
認證
? CE， A 類
? FCC， A 類
? UL/cUL 標準
